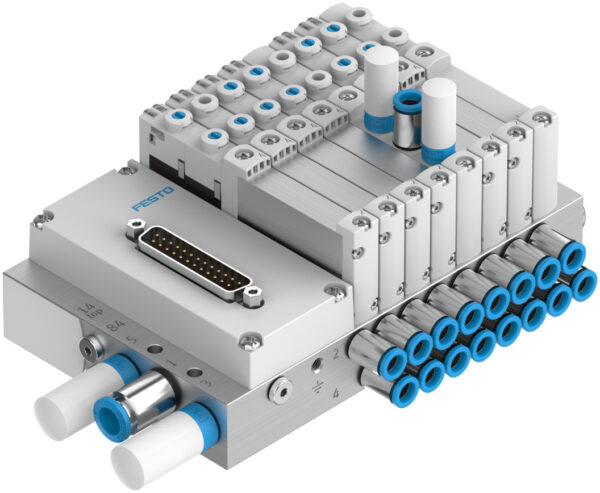

| Característica |
Valor |
| Tamanho |
14 Tamanho 14 |
| Pilotagem das válvulas |
M Multipolo |
| Circuito |
R Redutor de corrente de retenção |
| Tipo de Válvula |
S Válvula semi in-line |
| Tensão de trabalho nominal |
1 24 VDC |
| Acionamento manual auxiliar |
T Com trava |
| Conexão alimentação de pressão |
Q12 Conexão para tubos com Ø externo de 12 mm |
| Conexão de escape |
DT Rosca |
| Conexão da válvula |
Q6 Conexão para tubos com Ø externo de 6 mm |
| Tipo de conexão conector |
S Aparafusado |
| Tipo de conexão multipolo |
SD Conector Sub-D |
| Número de pinos |
25 pinos |
| Alocação de pinos |
V20 para 12 válvulas biestáveis ou 24 monoestáveis |
|
|
| Posição de válvula 1 |
|
| Função de posição posição |
K 2x válvulas de 3/2 vias, normalmente fechada |
|
|
| Posição de válvula 2 |
|
| Função de posição posição |
K 2x válvulas de 3/2 vias, normalmente fechada |
|
|
| Posição de válvula 3 |
|
| Função de posição posição |
vK 2x válvulas de 3/2 vias, normalmente fechada |
|
|
| Posição de válvula 4 |
|
| Função de posição posição |
K 2x válvulas de 3/2 vias, normalmente fechada |
|
|
| Posição de válvula 5 |
|
| Função de posição posição |
K 2x válvulas de 3/2 vias, normalmente fechada |
|
|
| Posição de válvula 6 |
|
| Função de posição posição |
K 2x válvulas de 3/2 vias, normalmente fechada |
|
|
| Posição de válvula 7 |
|
| Função de posição posição |
K 2x válvulas de 3/2 vias, normalmente fechada |
|
|
| Posição de válvula 8 |
|
| Função de posição posição |
K 2x válvulas de 3/2 vias, normalmente fechada |
